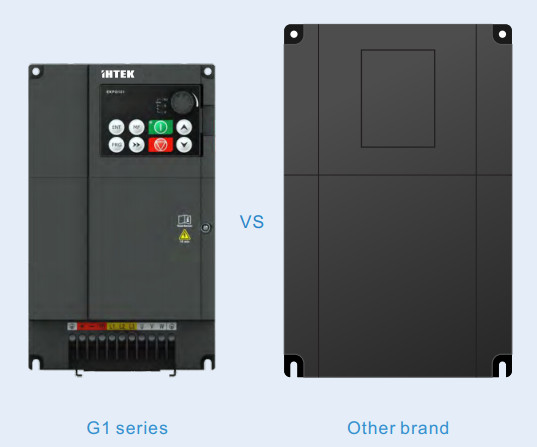

BIẾN TẦN IHTEK G1-4T0075G 7.5KW

Giải pháp tự động

cty tnp

Giám sát từ xa qua internet

THÔNG SỐ KỸ THUẬT

Thông số	Giá trị
Model	G1-4T0075G
Công suất định mức	7.5 kW (~10 HP)
Nguồn điện vào	3 pha, 380 V AC ±10%, 50/60 Hz
Điện áp ngõ ra	3 pha, 0 – 380 V AC
Tần số ngõ ra	0.00 – 1500 Hz
Chế độ điều khiển	V/F, Vector không cảm biến (SVC)
Dòng điện định mức	~17 A
Quá tải	150% trong 60 giây, 180% trong 3 giây, 200% trong 0.5 giây
Tích hợp giao tiếp	RS-485 (Modbus RTU)
Ngõ vào số (DI)	6 ngõ vào, có thể lập trình chức năng
Ngõ vào analog (AI)	2 ngõ vào (0–10 V / 4–20 mA)
Ngõ ra analog (AO)	2 ngõ ra (0–10 V hoặc 4–20 mA)
Ngõ ra relay	1–2 relay (NO/NC)
Tần số sóng mang	1 – 15 kHz (tùy chỉnh)
Hiệu suất hoạt động	≥95%
Cấp bảo vệ	IP20
Nhiệt độ hoạt động	–10 °C đến +50 °C
Phương pháp làm mát	Làm mát bằng quạt cưỡng bức
Trọng lượng	~2.5–3 kg
Kích thước (HxWxD)	~260 × 162 × 174 mm (tùy phiên bản)

Thông số

Giá trị

Model

G1-4T0075G

Công suất định mức

7.5 kW (~10 HP)

Nguồn điện vào

3 pha, 380 V AC ±10%, 50/60 Hz

Điện áp ngõ ra

3 pha, 0 – 380 V AC

Tần số ngõ ra

0.00 – 1500 Hz

Chế độ điều khiển

V/F, Vector không cảm biến (SVC)

Dòng điện định mức

~17 A

Quá tải

150% trong 60 giây, 180% trong 3 giây, 200% trong 0.5 giây

Tích hợp giao tiếp

RS-485 (Modbus RTU)

Ngõ vào số (DI)

6 ngõ vào, có thể lập trình chức năng

Ngõ vào analog (AI)

2 ngõ vào (0–10 V / 4–20 mA)

Ngõ ra analog (AO)

2 ngõ ra (0–10 V hoặc 4–20 mA)

Ngõ ra relay

1–2 relay (NO/NC)

Tần số sóng mang

1 – 15 kHz (tùy chỉnh)

Hiệu suất hoạt động

≥95%

Cấp bảo vệ

IP20

Nhiệt độ hoạt động

–10 °C đến +50 °C

Phương pháp làm mát

Làm mát bằng quạt cưỡng bức

Trọng lượng

~2.5–3 kg

Kích thước (HxWxD)

~260 × 162 × 174 mm (tùy phiên bản)

Đặc điểm nổi bật:

Điều khiển motor chính xác, mượt mà, mô-men xoắn cao ngay cả ở tốc độ thấp.

Khả năng chịu quá tải mạnh (150% trong 60 giây, 200% trong 0.5 giây).

Hệ thống bảo vệ toàn diện: quá dòng, quá áp, quá nhiệt, mất pha, ngắn mạch...

Dễ cài đặt, tích hợp nhiều ngõ vào/ra (DI, AI, DO, AO).

Hiệu suất hoạt động cao (>95%), tiết kiệm điện năng.

Phù hợp cho bơm, quạt, băng tải, máy nén, máy ép, máy dệt, cầu trục...

Ứng dụng điển hình:

Dây chuyền sản xuất tự động

Hệ thống HVAC, bơm tăng áp

Máy cơ khí, máy công nghiệp tải nặng

Điều khiển motor cần độ ổn định cao và thay đổi tốc độ linh hoạt

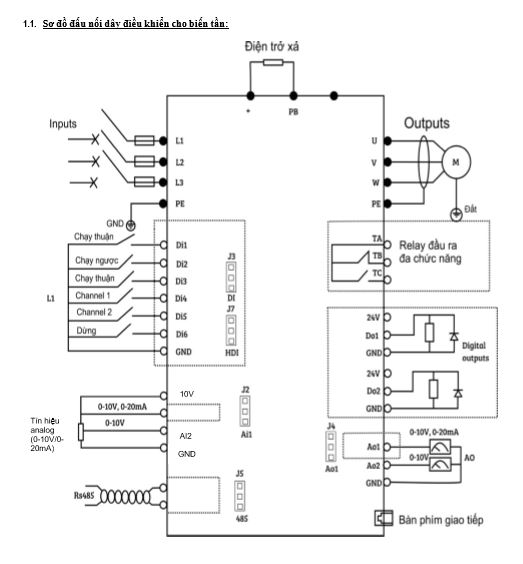

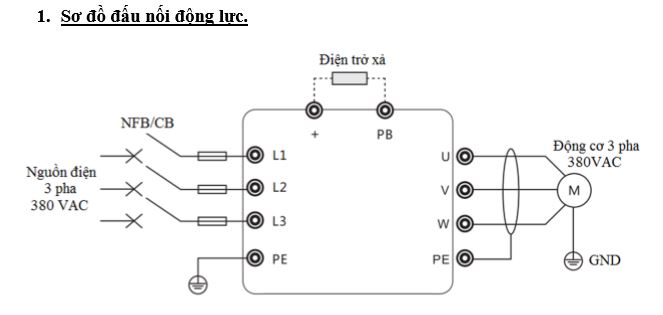

SƠ ĐỒ ĐẤU NỐI
