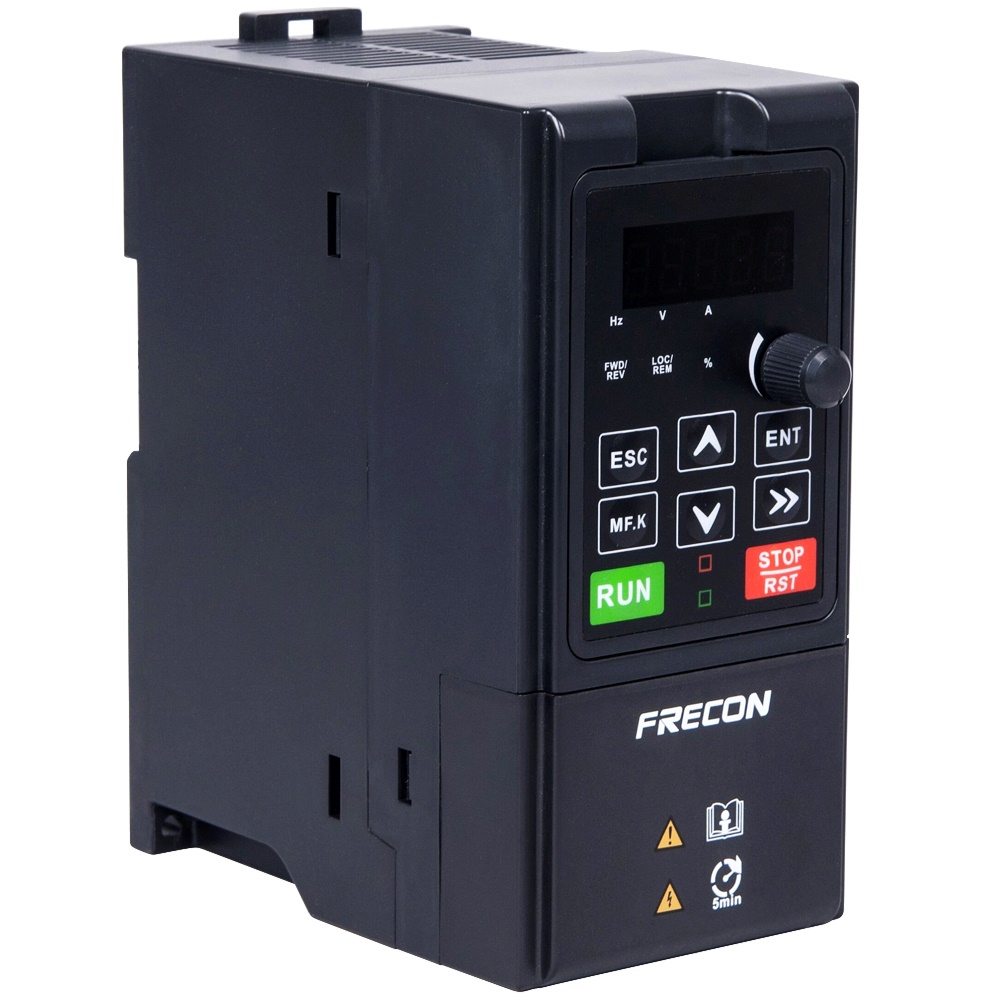

BIẾN TẦN FRECON FR150 2.2 kW 1 pha 220V

Giải pháp tự động

cty tnp

Giám sát từ xa qua internet

THÔNG SỐ KỸ THUẬT CHI TIẾT

Thông số kỹ thuật	Giá trị
Model	FR150A-2S-2.2B-H
Công suất định mức	2.2 kW (3 HP)
Nguồn điện vào	1 pha 220V ±15%, 50/60 Hz
Nguồn điện ra	3 pha 0–220V (dạng sóng PWM), tần số 0–600 Hz
Dòng điện ra định mức	~9.5 A
Chế độ điều khiển	V/F, Vector không cảm biến (SVC), điều khiển PID
Cổng truyền thông	RS-485 (giao thức Modbus RTU)
Thắng điện trở tích hợp	Có (Braking unit tích hợp sẵn, hỗ trợ dừng nhanh)
Tốc độ đặt được	16 cấp tốc độ, điều chỉnh mượt và chính xác
Ngõ vào số (DI)	5 kênh lập trình được (Start/Stop, Đảo chiều, Đa tốc độ…)
Ngõ vào tương tự (AI)	1 kênh (0–10V hoặc 4–20mA)
Ngõ ra số (DO)	1 kênh (báo trạng thái chạy, cảnh báo...)
Ngõ ra tương tự (AO)	1 kênh (0–10V hoặc 4–20mA, giám sát tần số hoặc dòng tải)
Chức năng PLC mini	Có, lập trình logic đơn giản trong biến tần
Bộ lọc EMC	Tích hợp sẵn, giảm nhiễu điện từ
Màn hình điều khiển	LED hiển thị tần số, dòng, lỗi, có thể tháo rời
Sao chép tham số	Qua bàn phím rời (copy nhanh giữa các biến tần)
Nhiệt độ làm việc	–10°C ~ +50°C
Độ cao hoạt động	≤ 2000 m
Kích thước (R x C x S)	93 × 171 × 130 mm
Trọng lượng	Khoảng 1.3 kg

Thông số kỹ thuật

Giá trị

Model

FR150A-2S-2.2B-H

Công suất định mức

2.2 kW (3 HP)

Nguồn điện vào

1 pha 220V ±15%, 50/60 Hz

Nguồn điện ra

3 pha 0–220V (dạng sóng PWM), tần số 0–600 Hz

Dòng điện ra định mức

~9.5 A

Chế độ điều khiển

V/F, Vector không cảm biến (SVC), điều khiển PID

Cổng truyền thông

RS-485 (giao thức Modbus RTU)

Thắng điện trở tích hợp

Có (Braking unit tích hợp sẵn, hỗ trợ dừng nhanh)

Tốc độ đặt được

16 cấp tốc độ, điều chỉnh mượt và chính xác

Ngõ vào số (DI)

5 kênh lập trình được (Start/Stop, Đảo chiều, Đa tốc độ…)

Ngõ vào tương tự (AI)

1 kênh (0–10V hoặc 4–20mA)

Ngõ ra số (DO)

1 kênh (báo trạng thái chạy, cảnh báo...)

Ngõ ra tương tự (AO)

1 kênh (0–10V hoặc 4–20mA, giám sát tần số hoặc dòng tải)

Chức năng PLC mini

Có, lập trình logic đơn giản trong biến tần

Bộ lọc EMC

Tích hợp sẵn, giảm nhiễu điện từ

Màn hình điều khiển

LED hiển thị tần số, dòng, lỗi, có thể tháo rời

Sao chép tham số

Qua bàn phím rời (copy nhanh giữa các biến tần)

Nhiệt độ làm việc

–10°C ~ +50°C

Độ cao hoạt động

≤ 2000 m

Kích thước (R x C x S)

93 × 171 × 130 mm

Trọng lượng

Khoảng 1.3 kg

TÍNH NĂNG NỔI BẬT

Tự động điều chỉnh điện áp và tần số đầu ra, đảm bảo mô-men ổn định.

Chống quá tải mạnh mẽ: chịu được 150% dòng định mức trong 60 giây, 180% trong 10 giây và 200% trong 2 giây.

Chế độ ngủ và thức theo tải, giúp tiết kiệm điện năng khi tải thấp hoặc không hoạt động.

Bảo vệ toàn diện: quá áp, thấp áp, quá dòng, mất pha, chạm đất, quá nhiệt, lỗi truyền thông...

Thích hợp cho môi trường công nghiệp có nhiễu nhờ bộ lọc EMC.

Chức năng thắng hãm DC giúp dừng động cơ nhanh, an toàn trong ứng dụng yêu cầu dừng gấp.

ỨNG DỤNG THỰC TẾ

Biến tần FR150 2.2 kW phù hợp cho:

Máy bơm nước, hệ thống bơm tăng áp, tuần hoàn nước nóng/lạnh.

Quạt công nghiệp, hút khói, thông gió, làm mát.

Băng tải, máy cấp liệu, băng chuyền đóng gói.

Máy ép, máy dán, máy khuấy, máy trộn.

Hệ thống điều khiển cửa, tời nhỏ, cẩu mini.

ƯU ĐIỂM KHI SỬ DỤNG

Chi phí đầu tư thấp so với các dòng cao cấp, nhưng vẫn đảm bảo hiệu quả vận hành.

Cài đặt và vận hành đơn giản, dễ hiểu, thân thiện với người dùng.

Độ tin cậy cao, hoạt động ổn định trong nhiều năm nếu được bảo trì định kỳ.

Phù hợp thay thế cho các dòng biến tần mini như INVT, Delta, Shihlin…

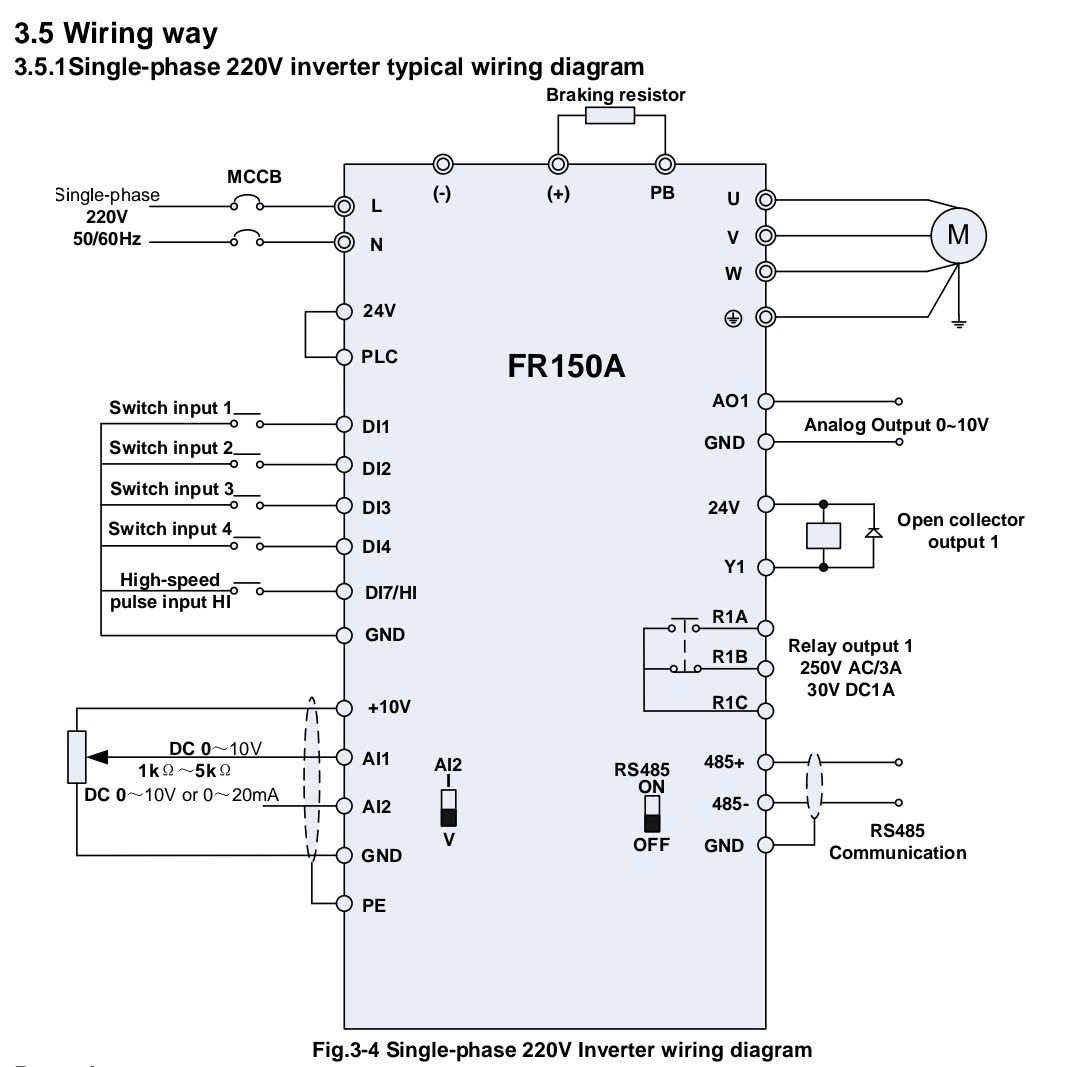

SƠ ĐỒ ĐẤU NỐI
