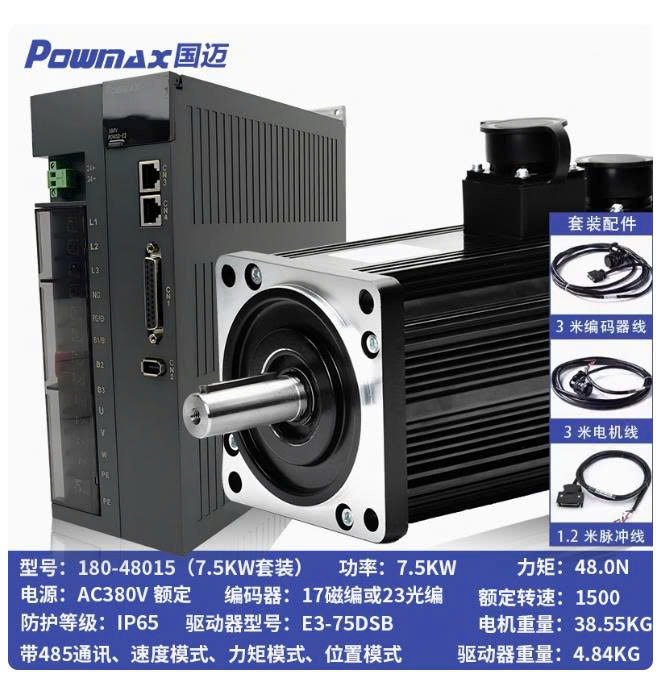

SERVO POMAX 7.5KW - điện áp 380V - mặt bích 180mm

Giải pháp tự động

cty tnp

Giám sát từ xa qua internet

1. Thông số kỹ thuật chính

Công suất định mức: 7.5 kW (10 hp)

Điện áp: 3 pha AC 380 V (có thể hỗ trợ 220 V tuỳ phiên bản)

Tốc độ định mức: 1.500 vòng/phút

Mô-men xoắn định mức: ~48 Nm, mô-men cực đại khoảng 96 Nm (~gấp đôi chính xác nhanh, đặc biệt cho mô-men tăng đột ngột) Flange: 180 × 180 mm tiêu chuẩn công nghiệp

Kích thước cốt (shaft): Ø ≈ 35 mm (with keyway), tương thích coupling chuẩn 35 mm

Encoder: tiêu chuẩn incremental 2.500 PPR (hoặc option encoder tuyệt đối 17‑bit hoặc 23‑bit)

Cấp bảo vệ: IP65 (chống bụi nước), cách điện class F

Trọng lượng: 38.55 kg

Chiều dài thân motor: ~346 mm (không phanh), ~436 mm nếu có phanh từ (brake)

2. Tính năng nổi bật

Hiệu suất vận hành cao, đạt > 90% năng lượng chuyển hoá.

Phản ứng nhanh, khả năng làm việc ổn định ở tốc độ thấp, ít rung, tiếng ồn nhỏ, quán tính rotor thấp.

Hỗ trợ điều khiển vị trí, tốc độ và mô-men xoắn, đáp ứng yêu cầu tự động hóa cao.

3. Cấu tạo & lựa chọn tùy chọn

Rotor: nam châm vĩnh cửu (PM), chịu được quá tải đến 3 lần mô-men định mức.

Stator: lõi cuộn dây đồng nguyên chất, đảm bảo hiệu suất và tuổi thọ cao (cách điện Class H).

Phanh từ (Brake): tùy chọn; nếu có sẽ tăng chiều dài thân thêm ~90 mm.

Encoder: lựa chọn giữa loại incremental 2.500 PPR hoặc encoder tuyệt đối multi-turn 17/23‑bit (ví dụ Tamagawa).

4. Bảng tóm tắt thông số

Thông số	Giá trị điển hình
Công suất	7.5 kW (10 hp)
Điện áp	3 pha 380 V AC
Tốc độ định mức	1.500 rpm
Mô-men xoắn (định mức)	~48 Nm
Mô-men xoắn cực đại	~96 Nm
Flange	180 × 180 mm
Shaft diameter	Ø ≈ 35 mm
Keyway	Có rãnh then tiêu chuẩn
Encoder	2,500 PPR (incremental); có thể option encoder tuyệt đối
Bảo vệ	IP65, cách điện Class F
Trọng lượng	38.5 kg
Chiều dài thân (no brake)	~346 mm
Có phanh (option)	~436 mm

Thông số

Giá trị điển hình

Công suất

7.5 kW (10 hp)

Điện áp

3 pha 380 V AC

Tốc độ định mức

1.500 rpm

Mô-men xoắn (định mức)

~48 Nm

Mô-men xoắn cực đại

~96 Nm

Flange

180 × 180 mm

Shaft diameter

Ø ≈ 35 mm

Keyway

Có rãnh then tiêu chuẩn

Encoder

2,500 PPR (incremental); có thể option encoder tuyệt đối

Bảo vệ

IP65, cách điện Class F

Trọng lượng

38.5 kg

Chiều dài thân (no brake)

~346 mm

Có phanh (option)

~436 mm

5. Ứng dụng phổ biến

Máy CNC khung lớn, máy cắt plasma, máy chế biến gỗ, máy in công nghiệp.

Robot công nghiệp, băng tải tự động, hệ thống điều khiển cần mô-men cao và độ phản hồi nhanh.

Các ứng dụng khắt khe cần vị trí, tốc độ hoặc mô-men điều khiển chính xác.

6. Lưu ý khi chọn motor

Kiểm tra đối trọng tải cùng driver servo phù hợp (driver tối ưu như ATOMG‑1000 hoặc Powmax tương đương).

Xác định rõ yêu cầu encoder: nếu cần chính xác định vị tuyệt đối, nên chọn encoder 17‑bit hoặc 23‑bit.

Nếu cần phanh từ, cần đảm bảo chiều dài tổng thể và vị trí lắp đặt; đồng thời tính thêm phần nguồn phanh ngoài nếu driver không tích hợp.

Kiểm tra khớp nối (coupling): chuẩn size cốt Ø 35 mm, rãnh then theo chuẩn keyway công nghiệp.
