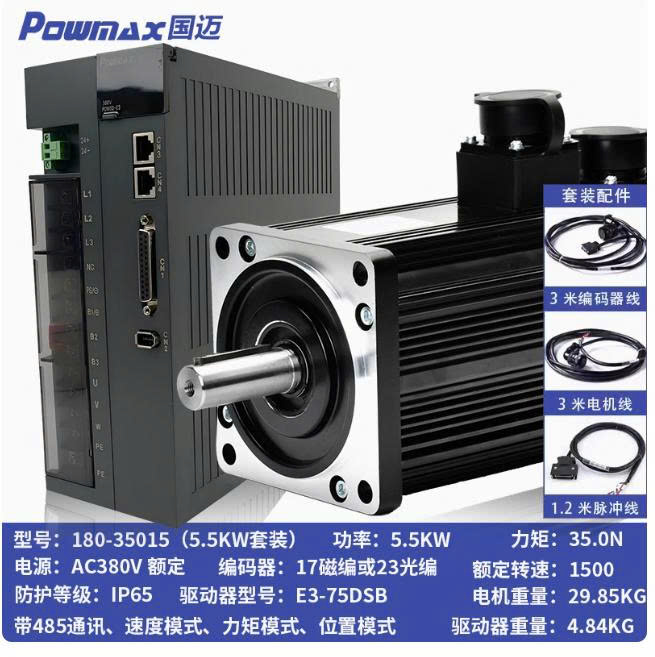

SERVO POMAX 5.5KW - điện áp 380V - mặt bích 180mm

Giải pháp tự động

cty tnp

Giám sát từ xa qua internet

THÔNG SỐ KỸ THUẬT CHI TIẾT

Thông số kỹ thuật	Giá trị
Công suất định mức	5.5 kW
Điện áp hoạt động	3 pha 380VAC ±10%, 50/60Hz
Dòng điện định mức	11 – 13A (tùy theo mã hiệu động cơ)
Tốc độ định mức	1500 vòng/phút

Mô-men xoắn định mức	Khoảng 35 Nm
Mô-men xoắn cực đại	Khoảng 3 lần mô-men định mức (~80 Nm)
Mặt bích	Kích thước chuẩn vuông 180mm
Kiểu trục	Trục trơn / trục then hoa
Đường kính trục	Ø32mm (phổ biến cho dòng 5.5kW)
Loại encoder	Incremental 2500 ppr / Absolute 17–23 bit
Tỷ số quay ngược	< 20 arc-min
Cấp bảo vệ	IP65 mặt trước (IP44 tổng thể)
Làm mát	Làm mát bằng quạt (có quạt tích hợp phía sau)
Tùy chọn tích hợp	Phanh hãm điện, kết nối CANopen / RS485

Thông số kỹ thuật

Giá trị

Công suất định mức

5.5 kW

Điện áp hoạt động

3 pha 380VAC ±10%, 50/60Hz

Dòng điện định mức

11 – 13A (tùy theo mã hiệu động cơ)

Tốc độ định mức

1500 vòng/phút

Mô-men xoắn định mức

Khoảng 35 Nm

Mô-men xoắn cực đại

Khoảng 3 lần mô-men định mức (~80 Nm)

Mặt bích

Kích thước chuẩn vuông 180mm

Kiểu trục

Trục trơn / trục then hoa

Đường kính trục

Ø32mm (phổ biến cho dòng 5.5kW)

Loại encoder

Incremental 2500 ppr / Absolute 17–23 bit

Tỷ số quay ngược

< 20 arc-min

Cấp bảo vệ

IP65 mặt trước (IP44 tổng thể)

Làm mát

Làm mát bằng quạt (có quạt tích hợp phía sau)

Tùy chọn tích hợp

Phanh hãm điện, kết nối CANopen / RS485

ĐẶC ĐIỂM NỔI BẬT

Phản hồi nhanh – điều khiển chính xác:
Sử dụng encoder độ phân giải cao giúp động cơ phản hồi tức thời các lệnh điều khiển vị trí, tốc độ hoặc lực xoắn, đảm bảo độ chính xác và ổn định trong vận hành.

Hiệu suất cao, tải nặng ổn định:
Công suất 5.5kW phù hợp cho các hệ thống tải nặng như băng tải dài, trục vít tải, máy ép, cẩu nâng, hoặc các máy CNC trục chính.

Tích hợp nhiều chế độ điều khiển:
Hỗ trợ điều khiển vị trí (Position), tốc độ (Speed), và mô-men xoắn (Torque). Có thể tích hợp với nhiều loại bộ điều khiển (PLC, HMI, CNC controller).

Độ bền và tuổi thọ cao:
Cấu tạo vỏ nhôm đúc chắc chắn, tản nhiệt tốt, thiết kế kín bụi và kháng nước giúp tăng tuổi thọ sử dụng trong môi trường công nghiệp khắc nghiệt.

ỨNG DỤNG ĐIỂN HÌNH

Máy ép nhựa, máy dập thủy lực

Trục chính máy CNC, máy cắt plasma hoặc laser

Dây chuyền đóng gói có cơ cấu nâng/hạ tải lớn

Máy dán nhãn, máy chia cuộn tốc độ cao

Băng tải tải nặng, máy định vị, hệ trục X-Y-Z tải lớn
