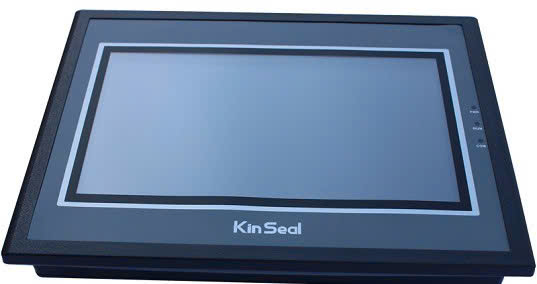

MÀN HÌNH KINSEAL model: AMZ070W01RAGD

Thông số kỹ thuật chính

Tính năng	Thông số
CPU & Bộ nhớ	ARM9 Cortex 32‑bit 600 MHz, RAM 32 MB DDR (hoặc 8 MB), ROM 128 MB SPI NAND Flash
Nguồn & Tiêu thụ	DC 10–30 V (thường 12–24 V), công suất ~3.5 W, bảo vệ quá áp >33 V
Chống nhiễu/ESD	Tuân chuẩn EN61000‑6‑2/‑6‑4: sét ±2 kV, xung ±4 kV, ESD tiếp xúc ±8 kV, không khí ±15 kV
Giao tiếp	COM1 (DB9): RS‑232 / RS‑485 / RS‑422 (tùy chọn) COM2 (4‑pin): RS‑485
USB	USB Device (Micro USB) để tải chương trình, USB-A Host để đọc từ U‑disk
RTC & Lưu dữ liệu	Đồng hồ thời gian thực tích hợp, lưu dữ liệu khi mất điện nhưng không cần pin backup
Cảm ứng	4‑wire resistive, có thể nâng cấp lên capacitive theo yêu cầu
Môi trường hoạt động	Nhiệt độ -10°C … +50°C; bảo quản -30°C … +70°C; độ ẩm 10–90% RH; chống rung 2g
Vật lý	Kích thước: ~203 × 149 × 38 mm; khoét panel ~194 × 140 mm; mặt trước đạt IP65; trọng lượng ~500 g
Phần mềm lập trình	Kinseal Studio (v3.x – v5.x), hỗ trợ đa ngôn ngữ và mẫu giao diện sẵn

Tính năng

Thông số

CPU & Bộ nhớ

ARM9 Cortex 32‑bit 600 MHz, RAM 32 MB DDR (hoặc 8 MB), ROM 128 MB SPI NAND Flash

Nguồn & Tiêu thụ

DC 10–30 V (thường 12–24 V), công suất ~3.5 W, bảo vệ quá áp >33 V

Chống nhiễu/ESD

Tuân chuẩn EN61000‑6‑2/‑6‑4: sét ±2 kV, xung ±4 kV, ESD tiếp xúc ±8 kV, không khí ±15 kV

Giao tiếp

COM1 (DB9): RS‑232 / RS‑485 / RS‑422 (tùy chọn)
COM2 (4‑pin): RS‑485

USB

USB Device (Micro USB) để tải chương trình, USB-A Host để đọc từ U‑disk

RTC & Lưu dữ liệu

Đồng hồ thời gian thực tích hợp, lưu dữ liệu khi mất điện nhưng không cần pin backup

Cảm ứng

4‑wire resistive, có thể nâng cấp lên capacitive theo yêu cầu

Môi trường hoạt động

Nhiệt độ -10°C … +50°C; bảo quản -30°C … +70°C; độ ẩm 10–90% RH; chống rung 2g

Vật lý

Kích thước: ~203 × 149 × 38 mm; khoét panel ~194 × 140 mm; mặt trước đạt IP65; trọng lượng ~500 g

Phần mềm lập trình

Kinseal Studio (v3.x – v5.x), hỗ trợ đa ngôn ngữ và mẫu giao diện sẵn

Ưu điểm nổi bật

Giao tiếp đa chuẩn RS‑232/485/422 & USB — phù hợp với nhiều loại PLC như Mitsubishi, Delta, Kinco...

Màn hình cảm ứng độ bền cao và hiển thị rõ nét, tuổi thọ đèn nền lâu dài (~20.000h)

Tuân chuẩn công nghiệp về chống sét, nhiễu và chịu rung—đảm bảo hoạt động bền bỉ.

Tiêu thụ điện thấp, kích thước gọn, lắp đặt dễ dàng với mặt panel IP65.

Ứng dụng phù hợp

HMI điều khiển và giám sát máy đóng gói, máy chiết rót, băng chuyền tự động

Kết nối PLC và cảm biến qua Modbus/RS-485 để giám sát dữ liệu

Dự án cần giao diện đơn giản, dễ lập trình và tích hợp với hệ thống PLC/SCADA
