PLC DELTA model: DVP-SS2

Giải pháp tự động

cty tnp

Giám sát từ xa qua internet

Thông số kỹ thuật chi tiết

Thông số	Giá trị / Mô tả
Nguồn cấp	24VDC (±10%)
Số I/O tích hợp	- DVP14SS211R/T: 8 ngõ vào (DI), 6 ngõ ra (DO)
	- DVP28SS211R/T: 16 ngõ vào, 12 ngõ ra
Loại ngõ ra	R: Relay, T: Transistor
Bộ nhớ chương trình	8.000 steps
Bộ nhớ dữ liệu (Registers)	5.000 words
Thẻ nhớ ngoài	Không hỗ trợ
Tốc độ xử lý lệnh cơ bản (LD)	0.35 µs/lệnh
Cổng truyền thông tích hợp	RS-232 và RS-485 (đều có sẵn trên CPU chính)
Giao thức truyền thông	Modbus ASCII/RTU (Master/Slave), DCIS
Số ngõ ra phát xung tốc độ cao	4 ngõ (Y0~Y3), tốc độ tối đa 10 kHz
Bộ đếm tốc độ cao	2 ngõ vào tốc độ cao: X0, X1 (tối đa 20 kHz)
Hỗ trợ điều khiển PID	Có, kèm auto-tuning
Khả năng mở rộng I/O	Tối đa 494 điểm I/O thông qua module mở rộng DVP series
Phần mềm lập trình	WPLSoft (miễn phí) hoặc ISPSoft (tùy phiên bản)
Kích thước (WxHxD)	DVP14SS211R: 90 x 86 x 60 mm (không bao gồm đầu cắm terminal)
Nhiệt độ hoạt động	0 ~ 55°C
Tiêu chuẩn bảo vệ	IP20 (gắn tủ điện)
Khối lượng	Khoảng 200~250g tùy model

Thông số

Giá trị / Mô tả

Nguồn cấp

24VDC (±10%)

Số I/O tích hợp

- DVP14SS211R/T: 8 ngõ vào (DI), 6 ngõ ra (DO)

- DVP28SS211R/T: 16 ngõ vào, 12 ngõ ra

Loại ngõ ra

R: Relay, T: Transistor

Bộ nhớ chương trình

8.000 steps

Bộ nhớ dữ liệu (Registers)

5.000 words

Thẻ nhớ ngoài

Không hỗ trợ

Tốc độ xử lý lệnh cơ bản (LD)

0.35 µs/lệnh

Cổng truyền thông tích hợp

RS-232 và RS-485 (đều có sẵn trên CPU chính)

Giao thức truyền thông

Modbus ASCII/RTU (Master/Slave), DCIS

Số ngõ ra phát xung tốc độ cao

4 ngõ (Y0~Y3), tốc độ tối đa 10 kHz

Bộ đếm tốc độ cao

2 ngõ vào tốc độ cao: X0, X1 (tối đa 20 kHz)

Hỗ trợ điều khiển PID

Có, kèm auto-tuning

Khả năng mở rộng I/O

Tối đa 494 điểm I/O thông qua module mở rộng DVP series

Phần mềm lập trình

WPLSoft (miễn phí) hoặc ISPSoft (tùy phiên bản)

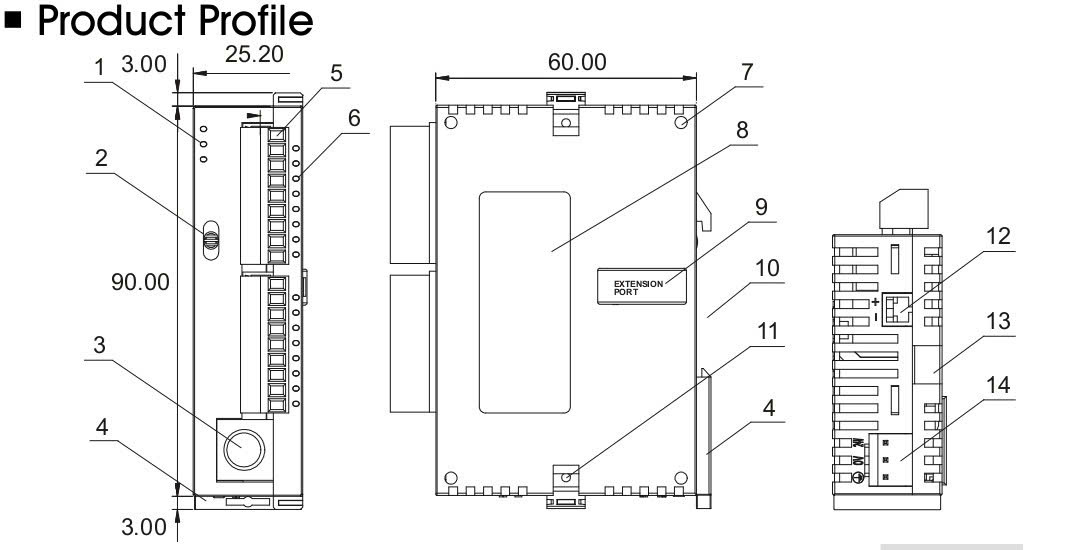

Kích thước (WxHxD)

DVP14SS211R: 90 x 86 x 60 mm (không bao gồm đầu cắm terminal)

Nhiệt độ hoạt động

0 ~ 55°C

Tiêu chuẩn bảo vệ

IP20 (gắn tủ điện)

Khối lượng

Khoảng 200~250g tùy model

Tính năng nổi bật

CPU tốc độ cao, phù hợp xử lý logic nhanh và chính xác.

Giao tiếp linh hoạt với HMI, biến tần, servo thông qua Modbus.

Có thể phát xung tốc độ cao, đáp ứng các ứng dụng điều khiển vị trí đơn giản.

Hỗ trợ bộ đếm tốc độ cao, đo đếm tín hiệu encoder cơ bản.

Hỗ trợ lệnh PID để điều khiển nhiệt độ hoặc các hệ thống vòng kín.

Kích thước nhỏ gọn, dễ dàng lắp đặt trong tủ điện hạn chế không gian.

Mở rộng linh hoạt với các module I/O, analog, nhiệt độ, truyền thông…

Ứng dụng phổ biến

Máy đóng gói, máy dán nhãn: xử lý tín hiệu nhanh, điều khiển logic đơn giản.

Máy ép nhựa, máy cắt: kiểm soát relay hoặc tín hiệu phát xung.

Băng tải, hệ thống phân loại: điều khiển động cơ, cảm biến quang.

Điều khiển nhiệt độ: sử dụng kết hợp PID trong lò sấy, tủ nhiệt, máy nung.

Điều khiển hệ thống nhỏ: cần ít I/O, tiết kiệm chi phí.
